Marco a prueba de explosiones de los motores H355 H560 del alto voltaje IMB3 de YBX2 3551-2

  • YBX2 3551-2 IMB3 HV Explosion Proof Motors H355 H560 Frame
Lugar de origen China
Nombre de la marca Simo Motor
Certificación 3C, CE, GOST, CNAS, UL, QMS,EMS
Número de modelo Motor asincrónico trifásico a prueba de explosiones de la eficacia alta del alto voltaje de la serie
Cantidad de orden mínima 1
Detalles de empaquetado Paquete de madera sólido
Tiempo de entrega 50-60 días laborables
Condiciones de pago T/T
Datos del producto
TIPO Motor asincrónico a prueba de explosiones del alto voltaje de YBX2 3551-2 Capítulo H355-H560
Voltaje 6kV, 10kV No. De polos 2P, 4P, 6P, 8P, 10P
Grado de la eficacia GB30254 grado 2 Marca de a prueba de explosiones Exd II B T4 GB
Poder 185KW Frecuencia 50Hz, control de velocidad variable de la frecuencia
tipo de enfriamiento IC411, IC416 Montaje del tipo IM B3, IM B35, IM V15, etc
Alta luz

Motores eléctricos del alto voltaje IMB3

,

motores a prueba de explosiones del capítulo H560

,

3551-2 motores a prueba de explosiones
Deja un mensaje
Descripción de producto

Motor asincrónico trifásico a prueba de explosiones de la eficacia alta del alto voltaje de la FIM B3-Exd II BT4 GB de YBX2-3551-2-185-IP55-Class



Motor Paramaters



Tipo: Motor asincrónico trifásico a prueba de explosiones de la eficacia alta del alto voltaje de la FIM B3-Exd II BT4 GB de YBX2-3551-2-185-IP55-Class
Poder clasificado 185 Corriente actual/clasificada bloqueada 7,0
Corriente clasificada 22,8 Max. Torque/esfuerzo de torsión clasificado 2,0
Velocidad 2985 Inercia rotatoria 3
Eficacia 93,0 Inercia rotatoria de Onload 12
Factor de poder 0,84 Peso 2085
Cerrado apriete/esfuerzo de torsión clasificado 0,7



Ventajas técnicas

El motor asincrónico trifásico a prueba de explosiones de alto voltaje de la serie YBX2 puede substituir el motor asincrónico trifásico a prueba de explosiones de alto voltaje de la serie YB560~710 (estructura de enfriamiento del tubo IC511). Y la marca a prueba de explosiones es ExdBT4Ⅱ GB, que puede substituir el Ⅱ AT1Gb de Exd, el Ⅱ AT2 GB de Exd, el Ⅱ AT3 GB de Exd, el Ⅱ AT4 GB de Exd, el Ⅱ BT1Gb de Exd, el Ⅱ BT2 GB de Exd y el Ⅱ BT3 GB de Exd.





La eficacia alta a prueba de explosiones del alto voltaje de la FIM B3-Exd II BT4 GB de YBX2-3551-2-185-IP55-Class que el motor asincrónico trifásico tiene características de 185kW valoró el poder, 22.8A de actual clasificado, 2985 r/min de la velocidad, 93,0% de eficacia, 0,84 φ de Lechuga romana de factor de poder. Y su toprque clasificado del esfuerzo de torsión bloqueado es 0,7, la corriente clasificada actual bloqueada es 7,0, el esfuerzo de torsión máximo valoró el esfuerzo de torsión es 2,0, la inercia rotatoria es 3, la inercia rotatoria del onload es 12 y el peso es 2085.



Características de producto

Esta serie de motor tiene ventajas, tales como propiedad a prueba de explosiones excelente, alta confiabilidad, estructura compacta, caja fuerte, protección del medio ambiente, vibración, de poco ruido bajo, fáciles instalar y mantener.



Condiciones de la operación

La temperatura ambiente es -15℃~+40℃; Altitud ≤1KM; y humedad media mensual el ≤90% del aire (si la temperatura es 25℃).



Uso amplio

Esta serie de motor se puede aplicar extensamente para conducir los diferentes tipos de máquinas generales, tales como compresor, bomba de agua, trituradora, chigre, centrifugadora, cortadora, transportadores y así sucesivamente. YB2, motor asincrónico trifásico a prueba de explosiones del alto voltaje de la serie YBX2 puede proporcionar siempre poder de conducción excelente y encontrar bien al cliente no necesite ninguna materia en interior, al aire libre, meseta, tipo del húmedo-calor u otras condiciones de trabajo.



Exhibición del perfil

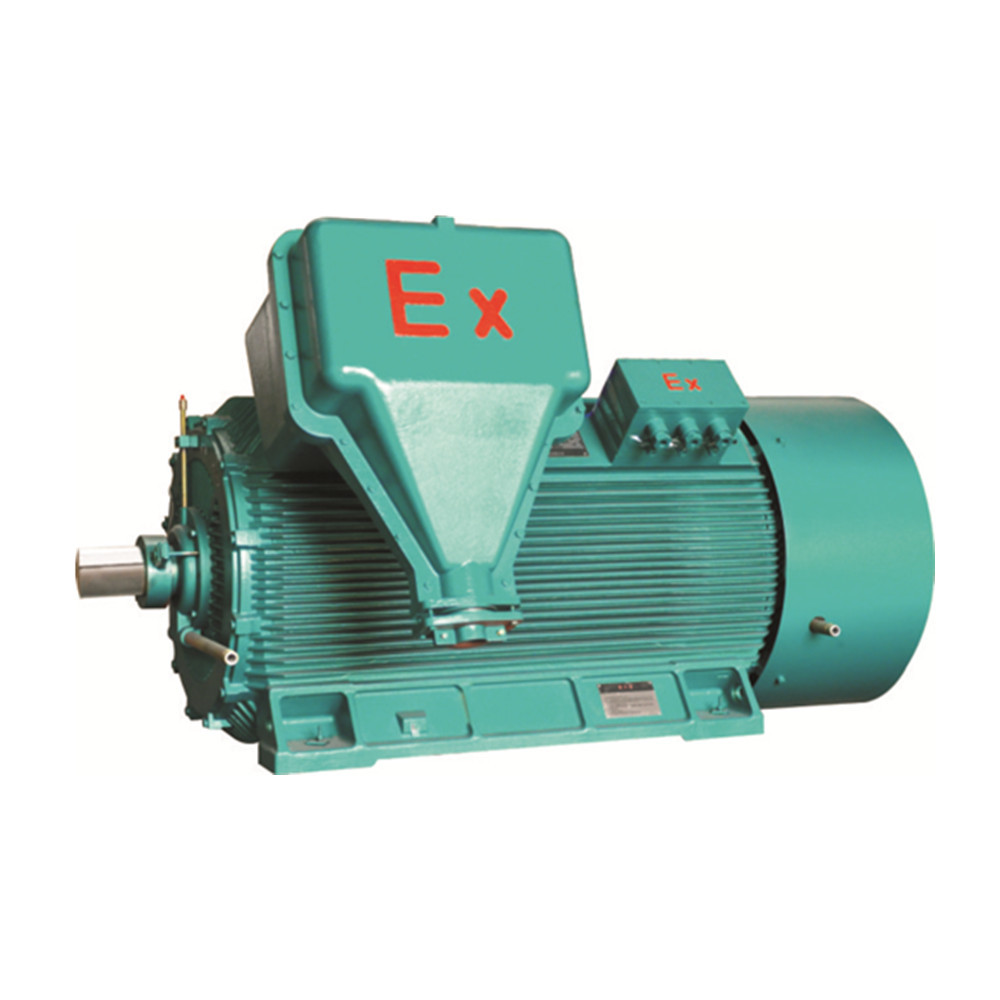

Marco a prueba de explosiones de los motores H355 H560 del alto voltaje IMB3 de YBX2 3551-2 0

Tipos disponibles de YBX2



Tipo



kilovatio

Poder clasificado



Corriente clasificada



r/min

Velocidad



%

Eficacia



Cosφ

Factor de poder



Esfuerzo de torsión bloqueado

Esfuerzo de torsión clasificado



Bloqueado

Actual

Corriente clasificada



Max. Torque

Esfuerzo de torsión clasificado



Momento de inercia

kilogramo•m2





Momento de la carga de inercia

kilogramo•m2





Peso

Kilogramo
Velocidad síncrona 3000 r/min
YBX2-3551-2 185 22,8 2985 93,0 0,84 0,7 7,0 2,0 3 12 2085
YBX2-3552-2 200 24,6 2985 93,2 0,84 0,7 7,0 2,0 3 13 2135
YBX2-3553-2 220 27,0 2985 93,3 0,84 0,7 7,0 2,0 4 14 2180
YBX2-3554-2 250 30,7 2985 93,4 0,84 0,7 7,0 2,0 4 16 2290
YBX2-3555-2 280 33,5 2985 93,6 0,86 0,7 7,0 2,0 5 17 2320
YBX2-4001-2 315 37,5 2985 93,9 0,86 0,7 7,0 2,0 6 19 3030
YBX2-4002-2 355 42,2 2985 94,1 0,86 0,7 7,0 2,0 6 21 3125
YBX2-4003-2 400 47,4 2985 94,5 0,86 0,7 7,0 2,0 7 23 3235
YBX2-4004-2 450 53,2 2985 94,7 0,86 0,7 7,0 2,0 7 26 3250
YBX2-4501-2 500 58,2 2985 95,0 0,87 0,7 7,0 2,0 8 28 3520
YBX2-4502-2 560 65,1 2985 95,1 0,87 0,7 7,0 2,0 8 31 3590
YBX2-4503-2 630 73,2 2985 95,2 0,87 0,7 7,0 2,0 9 34 3755
YBX2-4504-2 710 82,4 2985 95,3 0,87 0,7 7,0 2,0 9 37 3830
YBX2-5001-2 800 91,5 2985 95,6 0,88 0,7 7,0 2,0 17 41 5420
YBX2-5002-2 900 102,8 2985 95,7 0,88 0,7 7,0 2,0 18 45 5565
YBX2-5003-2 1000 114,1 2985 95,8 0,88 0,7 7,0 2,0 19 48 5725
YBX2-5004-2 1120 127,7 2985 95,9 0,88 0,7 7,0 2,0 21 52 5895
YBX2-5601-2 1250 140,6 2985 96,1 0,89 0,7 7,0 2,0 30 56 8100
YBX2-5602-2 1400 157,3 2985 96,2 0,89 0,7 7,0 2,0 32 61 8180
YBX2-5603-2 1600 179,6 2985 96,3 0,89 0,7 7,0 2,0 35 66 8250
Velocidad síncrona 1500 r/min
YBX2-3551-4 185 22,7 1485 93,4 0,84 0,8 6,5 2,0 6 67 2420
YBX2-3552-4 200 24,5 1485 93,6 0,84 0,8 6,5 2,0 6 72 2485
YBX2-3553-4 220 26,9 1485 93,7 0,84 0,8 6,5 2,0 7 78 2545
YBX2-3554-4 250 30,5 1485 93,8 0,84 0,8 6,5 2,0 7 87 2630
YBX2-3555-4 280 34,2 1485 93,9 0,84 0,8 6,5 2,0 8 97 2685
YBX2-4001-4 315 37,9 1485 94,1 0,85 0,8 6,5 2,0 9 108 3100
YBX2-4002-4 355 42,6 1485 94,3 0,85 0,8 6,5 2,0 10 120 3195
YBX2-4003-4 400 48,0 1485 94,4 0,85 0,8 6,5 2,0 11 133 3265
YBX2-4004-4 450 53,9 1485 94,6 0,85 0,8 6,5 2,0 12 147 3350
YBX2-4501-4 500 59,0 1485 94,8 0,86 0,8 6,5 2,0 15 161 3935
YBX2-4502-4 560 66,0 1485 95,0 0,86 0,8 6,5 2,0 16 178 3980
YBX2-4503-4 630 74,0 1485 95,2 0,86 0,8 6,5 2,0 18 197 4145
YBX2-4504-4 710 83,3 1485 95,4 0,86 0,8 6,5 2,0 19 218 4310
YBX2-5001-4 800 93,7 1485 95,5 0,86 0,8 6,5 2,0 36 241 5810
YBX2-5002-4 900 105,3 1485 95,6 0,86 0,8 6,5 2,0 38 266 5980
YBX2-5003-4 1000 116,9 1485 95,7 0,86 0,8 6,5 2,0 40 290 6125
YBX2-5004-4 1120 130,8 1485 95,8 0,86 0,8 6,5 2,0 41 318 6220
YBX2-5601-4 1250 144,0 1485 96,0 0,87 0,7 6,5 2,0 65 347 8280
YBX2-5602-4 1400 161,3 1485 96,0 0,87 0,7 6,5 2,0 70 380 8580
YBX2-5603-4 1600 184,1 1485 96,1 0,87 0,7 6,5 2,0 77 421 8920
Velocidad síncrona 1000 r/min
YBX2-3553-6 160 20,7 988 93,0 0,80 0,8 6,0 2,0 7 157 2515
YBX2-3554-6 185 23,9 988 93,2 0,80 0,8 6,0 2,0 8 180 2590
YBX2-3555-6 200 25,8 988 93,4 0,80 0,8 6,0 2,0 9 193 2680
YBX2-4001-6 220 27,6 988 93,5 0,82 0,8 6,0 2,0 13 210 3080
YBX2-4002-6 250 31,3 988 93,7 0,82 0,8 6,0 2,0 14 236 3150
YBX2-4003-6 280 35,0 988 93,9 0,82 0,8 6,0 2,0 15 262 3210
YBX2-4004-6 315 39,2 988 94,2 0,82 0,8 6,0 2,0 16 291 3270
YBX2-4501-6 355 43,6 988 94,4 0,83 0,8 6,0 2,0 29 325 3940
YBX2-4502-6 400 49,1 988 94,4 0,83 0,8 6,0 2,0 31 361 4075
YBX2-4503-6 450 55,1 988 94,7 0,83 0,8 6,0 2,0 33 401 4215
YBX2-4504-6 500 61,0 988 95,0 0,83 0,8 6,0 2,0 36 441 4370
YBX2-5001-6 560 68,3 988 95,1 0,83 0,8 6,0 2,0 47 487 5860
YBX2-5002-6 630 76,7 988 95,2 0,83 0,8 6,0 2,0 50 540 6030
YBX2-5003-6 710 86,3 988 95,4 0,83 0,8 6,0 2,0 54 600 6240
YBX2-5004-6 800 97,1 988 95,5 0,83 0,8 6,0 2,0 59 666 6465
YBX2-5601-6 900 107,8 988 95,6 0,84 0,7 6,0 2,0 100 737 8170
YBX2-5602-6 1000 119,7 988 95,7 0,84 0,7 6,0 2,0 110 806 8460
YBX2-5603-6 1120 133,9 988 95,8 0,84 0,7 6,0 2,0 115 888 8755
YBX2-5604-6 1250 149,2 988 96,0 0,84 0,7 6,0 2,0 120 974 9060
Velocidad síncrona 750 r/min
YBX2-4001-8 160 21,8 743 92,9 0,76 0,8 5,5 2,0 14 317 3130
YBX2-4002-8 185 25,2 743 93,1 0,76 0,8 5,5 2,0 15 362 3200
YBX2-4003-8 200 26,8 743 93,3 0,77 0,8 5,5 2,0 16 389 3260
YBX2-4004-8 220 29,4 743 93,4 0,77 0,8 5,5 2,0 17 424 3320
YBX2-4501-8 250 33,0 743 93,5 0,78 0,8 5,5 2,0 26 477 3745
YBX2-4502-8 280 36,9 743 93,7 0,78 0,8 5,5 2,0 29 529 3905
YBX2-4503-8 315 41,4 743 93,9 0,78 0,8 5,5 2,0 32 589 4060
YBX2-4504-8 355 46,6 743 94,0 0,78 0,8 5,5 2,0 36 657 4270
YBX2-5001-8 400 51,7 743 94,2 0,79 0,8 5,5 2,0 62 732 5685
YBX2-5002-8 450 58,1 743 94,3 0,79 0,8 5,5 2,0 66 814 5815
YBX2-5003-8 500 63,4 743 94,8 0,80 0,8 5,5 2,0 69 895 5990
YBX2-5004-8 560 71,0 743 94,9 0,80 0,8 5,5 2,0 73 991 6130
YBX2-5601-8 630 78,8 743 95,0 0,81 0,7 5,5 2,0 125 1100 7610
YBX2-5602-8 710 88,8 743 95,0 0,81 0,7 5,5 2,0 131 1224 7915
YBX2-5603-8 800 99,8 743 95,2 0,81 0,7 5,5 2,0 137 1360 8205
YBX2-5604-8 900 112,2 743 95,3 0,81 0,7 5,5 2,0 145 1508 8495

Nota: La eficacia del motor es determinada por el método de valor recomendado para la pérdida perdida. La masa del motor es el valor teórico, que se desvía del valor real.
